阿瓦隆ASIC即将推出的第三代比特币采矿芯片



新近发布的报告显示阿瓦隆ASIC即将推出的第三代比特币采矿芯片的细节。

根据初步报告， 40nm的ASIC - 这是阿瓦隆调用A3233 -Q48 - 将每个集成电路，它是由Avalon的先前的55nm节点芯片的大幅性能提升功率的7 GH /秒。

此外，该升压会因为减少节点的大小与降低功耗 - 矿工高电费挣扎好消息。

该芯片将进来一个7× 7毫米形式，它并没有从第二代版本改变。

体积更小，更短的路径将赋予芯片功耗更低，但增加了热密度 - 因此坚持使用相同的外形尺寸决定。

阿瓦隆公司是第一家生产和交付的ASIC芯片比特币采矿，但它遇到了问题，在过去的发货延误，他们试图把他们身后。

ASIC的演进

当问及新的芯片，郭义夫，阿瓦隆的联合创始人，告诉CoinDesk ：

上一代，我们在芯片设计120散列核心，每个芯片的1.5 GH /秒，每GH /秒2瓦，在55纳米标准单元的设计。这一代人，我们有768散列核心，每个芯片的7 GH /秒，每GH /秒0.75瓦特，在40nm的全定制设计。 “

新的芯片将能够凑得更快，同时提高功率效率的2.5倍。有关规格比较， Avalon的第二代A3255 -Q48芯片初步报告可以在这里找到。

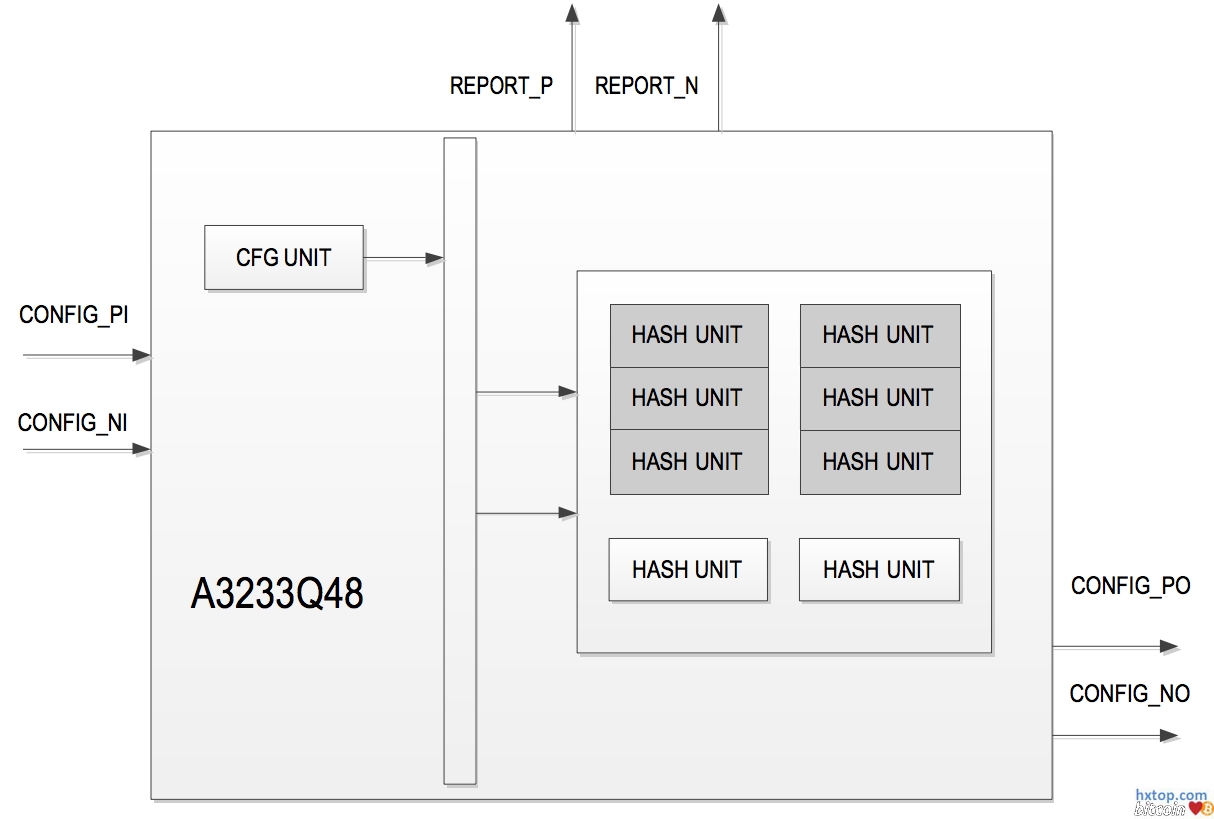

                        Avalon的A3233 -Q48的架构出现类似于它的前辈。资料来源：阿瓦隆数据表


专注于芯片

郭说，定价为A3233 -Q48尚未确定，但他明确表示， Avalon的重点是销售的ASIC芯片数量以精良的买家：

“定价尚未确定。我们主要专注于芯片的销售，以及生产一些我们的设计为原型，以证明该芯片。 “

公司目前拥有其第二代芯片适用于每2,500个13 BTC 。在最近的CoinDesk Bitcoin的物价指数的估值，这是大约8200美元

该芯片的工作列在1.2 GH /秒的方块，但它可以超频到1.5 GH /秒。

阿瓦隆也表示，正在就其GitHub的网页发布开源设计的芯片被用于不同的应用。一个USB棒， 2U机架式刀片和一个PCI -E的设计将提供形式因素。

对手

相较于Avalon的商业模式，一些ASIC芯片设计，像蝴蝶实验室，目前只卖出全部开采单位。 BFL目前正试图将其600 GH / s的28nm制君主刀片市场，但已出现延误。

KnCMiner也只卖完整的矿工。其20nm的设计已经流片，使其成为第一个SHA256的ASIC在该节点。大坪出指的是设计过程的集成电路的最后阶段。

至于阿瓦隆，郭说，他预计比特币生态系统的建立与它的芯片完整的矿工。

该公司致力于提供一个低成本进入挖掘其未来的芯片设计。

郭说：

“我们希望社会各界采取了生产， （因此）我们可以专注于设计和改进芯片设计的第四代产品，同时降低进入开采的障碍。 ”

Turbo模式

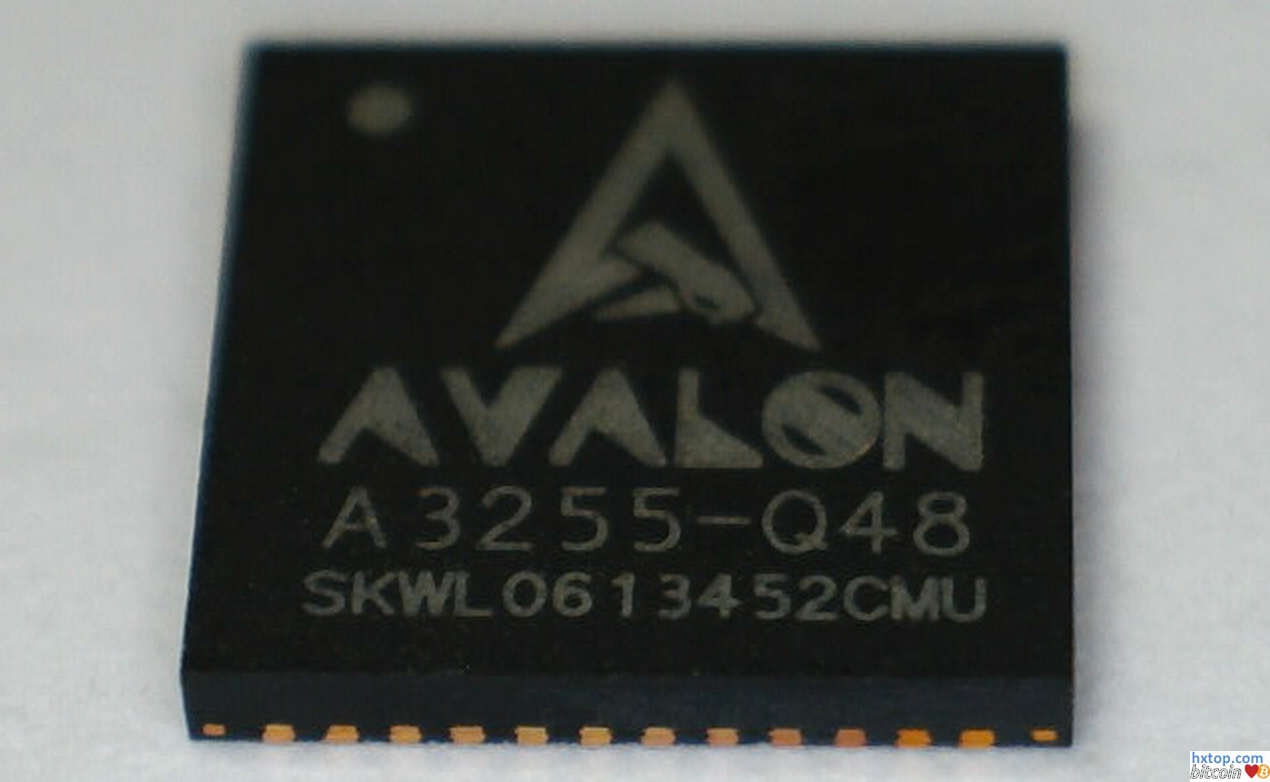

                              Avalon的第二代A3255 -Q48 。资料来源：阿瓦隆
该A3255 -Q48能够通过从0.9伏其典型的核心电压超频到1.0 V ，最大为1.1 V。达到1.5-1.6 GH / s的速度

Avalon将有超频，或“ Turbo模式” ，即将推出的第三代芯片结果，郭说。这将超过7 GH / s的正常工作性能，当在.075 V。该芯片的核心最大值，根据该报告，是0.09 V。郭补充说：

“这是[A]初步的结果。我们将尽快结果可用释放的低功耗性能模式的数据，以及涡轮增压模式下的数据。 “

第三代芯片将台湾半导体，这一直是Avalon的制作者对其所有筹码为止生产。

为A3233 -Q48的发布日期尚未设置，该公司表示。

免责声明：本文不应被视为任何所提及的公司的认可。然后才考虑在这些产品投资任何资金，请做你自己的广泛的研究。
