Avalon矿机芯片工程拆流程

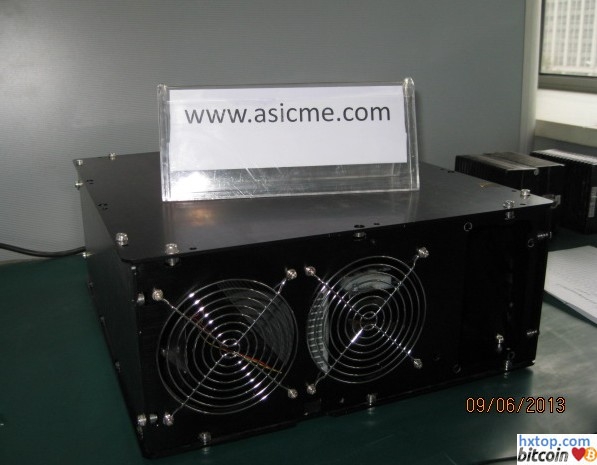

拆除掉、电源、风扇、线材之后，可以清楚看到内部由运算板、主控板和电源分配模块组成。

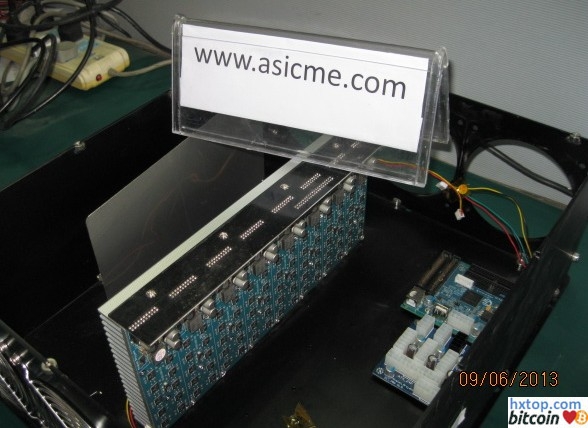

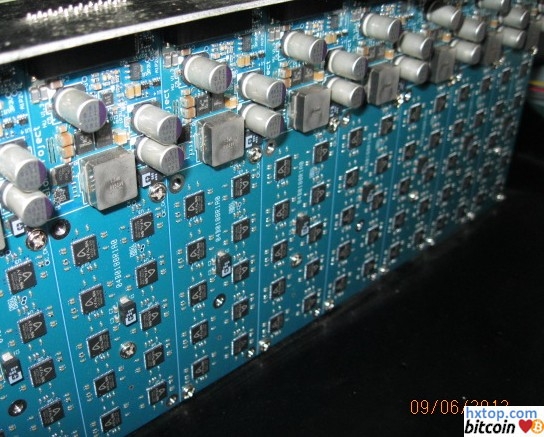

运算板

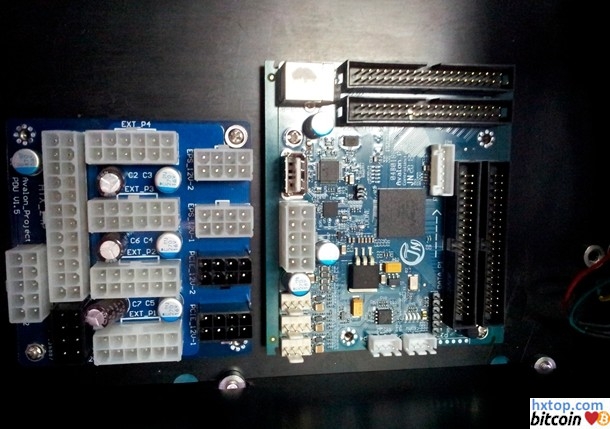

主控、电源分配模块

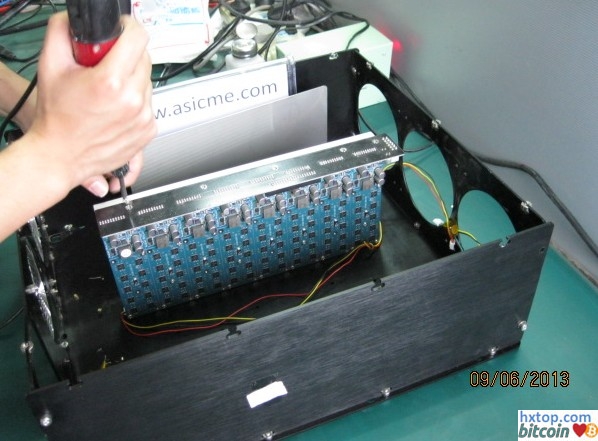

拆解过程。

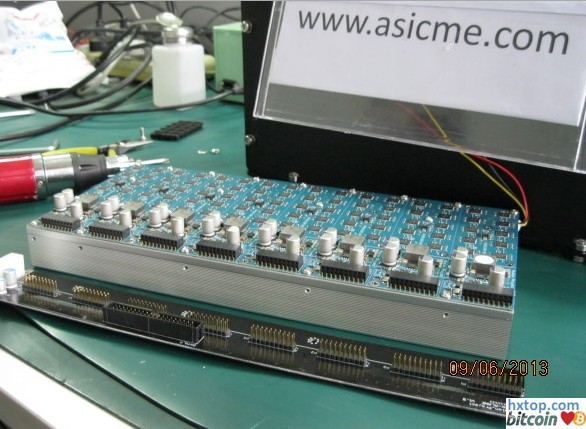

4.1 分离接口板

接口板拆下后，可见本方案设计Avalon芯片实际是以10片为一组来进行工作。

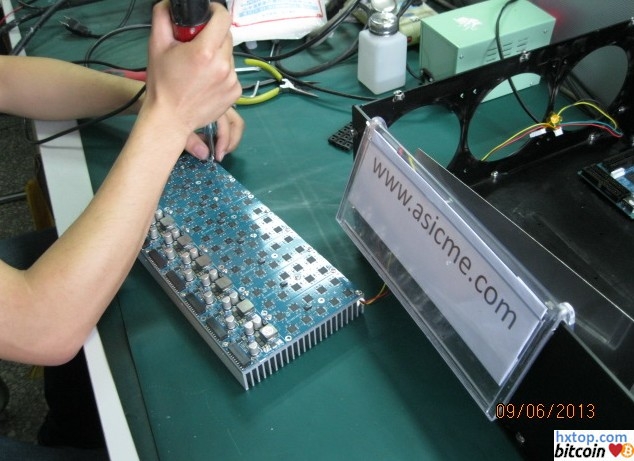

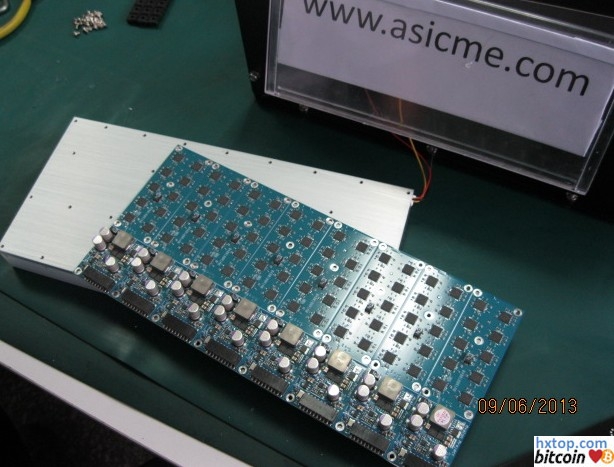

4.2 散热片与PCB板分离

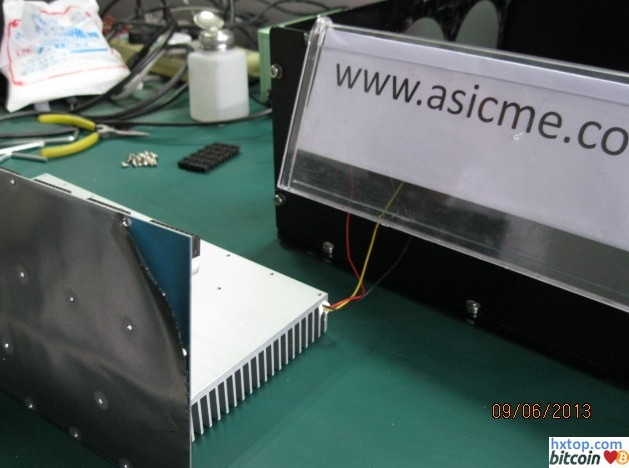

拆下后可看到散热片的尺寸还是不小的。

PCB后背板贴了一层导热膜，用于和散热片之间的热传导。在我们的设计中已对其进行了改进，订制的PCB后背板采用了镀锡方式。

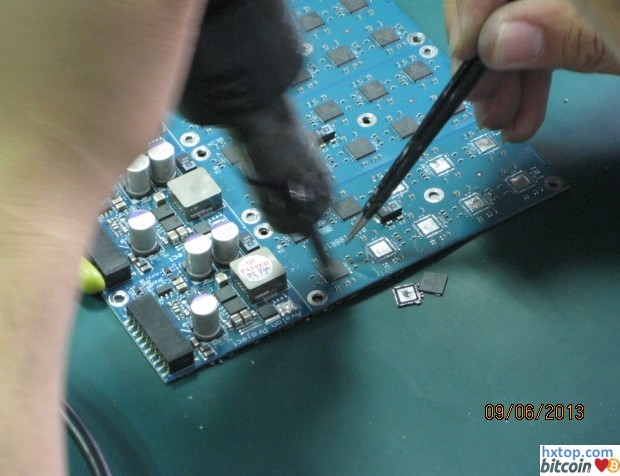

4.3 关键的吹片工序，必须经验丰富的工程师来进行操作才能将损伤芯片的风险降到最低。

4.4 吹下来的Avalon芯片及PCB板

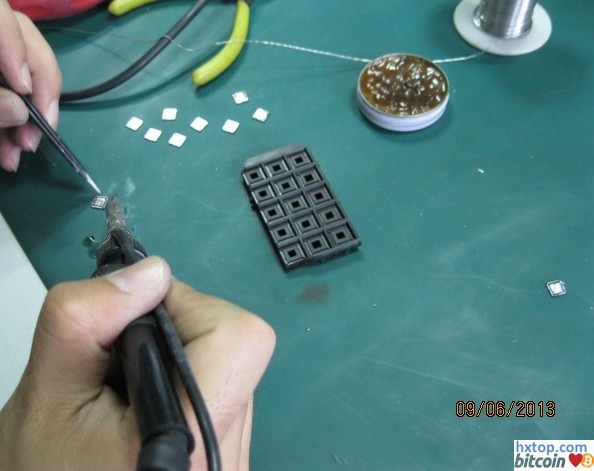

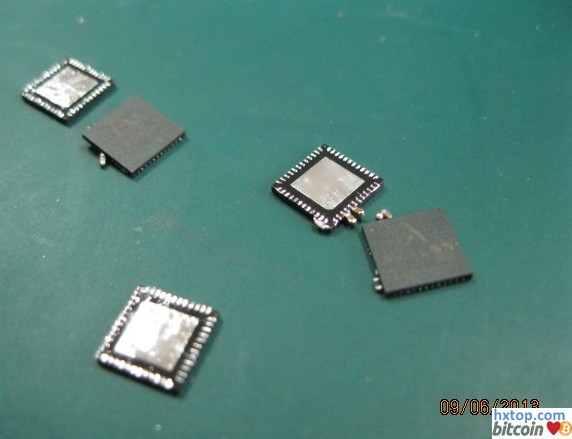

4.5 对吹下的芯片底角进行修整。

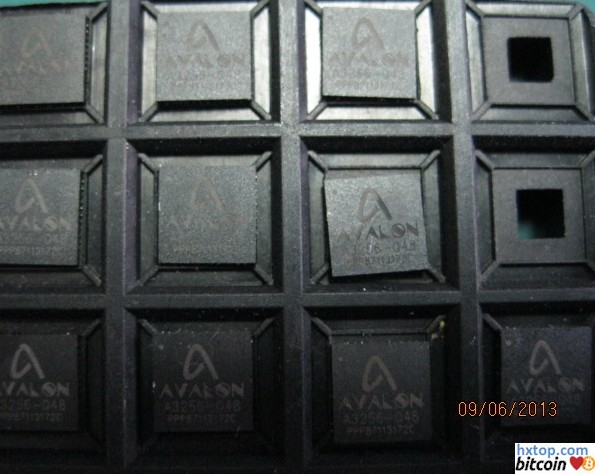

4.6 完成所有工作，芯片暂时保存起来，待我们自己的PCB板到货后，将立即进行贴片测试，敬请期待！

以上AVALON矿机拆解图片来自http://www.asicme.com/progress.php
